直線運動系統的壽命

當直線運動系統受到負荷后進行直線往復運動時，滾動體或軌道面會不斷受到反復應力的作用，因此，如果直線運動長時間持續時，就會出現由于材料的疲勞而導致的被稱為剝落的魚鱗狀的損壞情況。第一次出現該剝落前的總移動距離被稱為直線運動系統的壽命。此外還可能存在由于燒結、破裂、啃咬、生銹等原因而使直線運動系統不能使用的情況，但是這些主要屬于安裝精度、環境、潤滑方法等方面的問題，應與壽命區別對待。

額定壽命

由于直線運動系統具有如下性質: 即使同時制作的相同公稱型號的產品在相同條件下運轉，材料的疲勞損壞不一致的情況比較多，因此，直線運動系統本身的壽命也可能會不一致，個別直線運動系統很難正確預測壽命。因此，一般在預測壽命時使用綜合規定的額定壽命。額定壽命的定義如下:“一組相同的直線運動系統在同一條件下分別行駛時，其中90%的直線運動系統不會出現剝落，而可以順利到達的移動距離。”

基本動額定負荷（以ISO14728-1為準※2）與基本動額定扭矩

由于直線運動系統的額定壽命由移動距離表示，因此，移動距離設為恒定值時的負荷作為直線運動系統的負載能力使用于壽命的計算中。該負荷被稱為基本動額定負荷，定義為“可得到50×103m的額定壽命的大小和方向均為恒定值的負荷”。根據直線運動系統類型的不同，各負荷方向的負載能力可能有所不同，因此，為了方便起見，NB將直線運動系統正上方施加負荷時的額定負荷記載于尺寸表中。關于滾珠花鍵，可能會受到扭矩負載而進行直線運動，因此，同樣規定了基本動額定扭矩。
※2 部分產品中有不適用的情況。

額定壽命的預測

壽命計算式會由于直線運動系統中使用的滾動體的種類的不同而異，使用鋼球時為方程式（3），使用滾柱時為方程式（4）。另外，當直線運動系統承受扭矩負載時使用方程式（5）。

實際使用直線運動系統時，會受到導向軸的精度、安裝狀態、使用環境、運動中的振動或沖擊等各種不確定要素的影響，因此很難算出正確的作用負荷。一般將這些要素作為系數使用，使壽命計算變得較為簡單化，會使用硬度系數（fH）·溫度系數（fT）·接觸系數（fC）·負荷系數(fW)。受這些因素的影響，方程式（3）～（5）變?yōu)榉匠淌剑?）～(8）。

如果單位時間的移動距離明確時，壽命通過時間來表示會更簡單易懂。
行程與往復次數及壽命時間的關系如方程式（9）所示。

硬度系數（ｆＨ）

在直線運動系統中，導向軸具有與滾珠軸承的內輪相同的作用，因此，導向軸的硬度在額定負荷的決定方面是重要因素之一。如果表面硬度低于58HRC時，額定負荷也會降低。雖然在一般情況下，NB產品可借助高度的淬火技術總是保持適當?shù)闹担诓坏靡训那闆r下，必須使用未達到適當?shù)谋砻嬗捕鹊膶?dǎo)向軸時，請使用圖1-2的硬度系數補正額定負荷。

溫度系數（ｆＴ）

由于在直線運動系統中實施了淬火技術，從而提高了硬度、并降低了磨損，因此，當直線運動系統的溫度超過100℃時就會出現硬度降低及額定負荷降低的情況。直線運動系統的溫度變化導致的硬度變化作為溫度系數如圖1-3所示。

接觸系數（ｆＣ）

當一起使用兩個以上的直線運動系統時，必須考慮各產品的不一致性和安裝面加工精度的影響。一般使用表1-2的接觸系數來計算壽命。

負荷系數（ｆＷ）

計算作用于直線運動系統的負荷時，除了物體的重量外，還需要正確計算出影響運動速度的慣性力、力矩以及各自的時間性變化。但是，由于在直線往復運動中，往往會伴隨有反復的啟動、停止以及振動、沖擊等不確定性因素，因此很難正確地計算出負荷。一般使用表1-3的負荷系數來簡化壽命的計算。

負荷的計算方法（1）

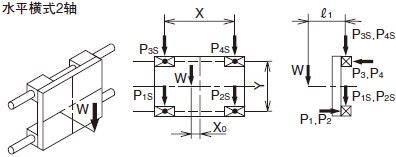

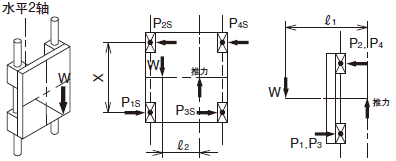

直線運動系統代表性的使用方法和直線運動系統承受的負荷的計算式如表1-4～5所示。

W: 作用負荷（N）　P1～P4: 直線運動系統承受的負荷（N）　X,Y: 直線運動系統的間距
x,y,：至負荷作用點或工件重心的距離 g：重力加速度9.8×103mm／sec2）
V：移動速度（mm／sec） t1：加速時間 t3：減速時間

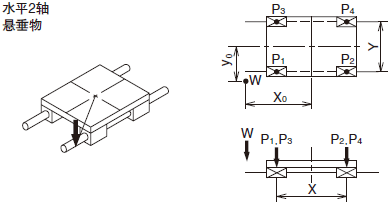

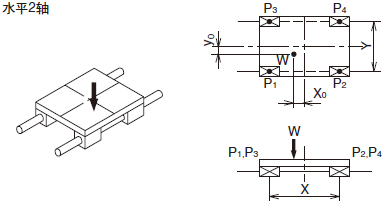

靜止または等速運動時

條件	負荷計算公式

條件	負荷計算公式

條件	負荷計算公式

條件	負荷計算公式

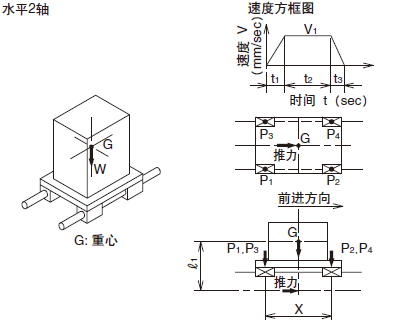

等加速度運動時

條件	負荷計算公式

等價系數

>> モーメント等価係數一覧（PDF）

直線運動系統的使用方法是1軸使用多個滑塊（外筒），雖然一般也會使用2軸，但由于安裝空間等問題，有時也會在1軸上使用一個或緊靠使用兩個以上的滑塊（外筒）。此時，計算負荷時請給作用力矩負載乘以表1-7～25所示的力矩等價系數。力矩作用于直線運動系統時的等價負荷的計算式如下所示。

負荷的計算方法（2）

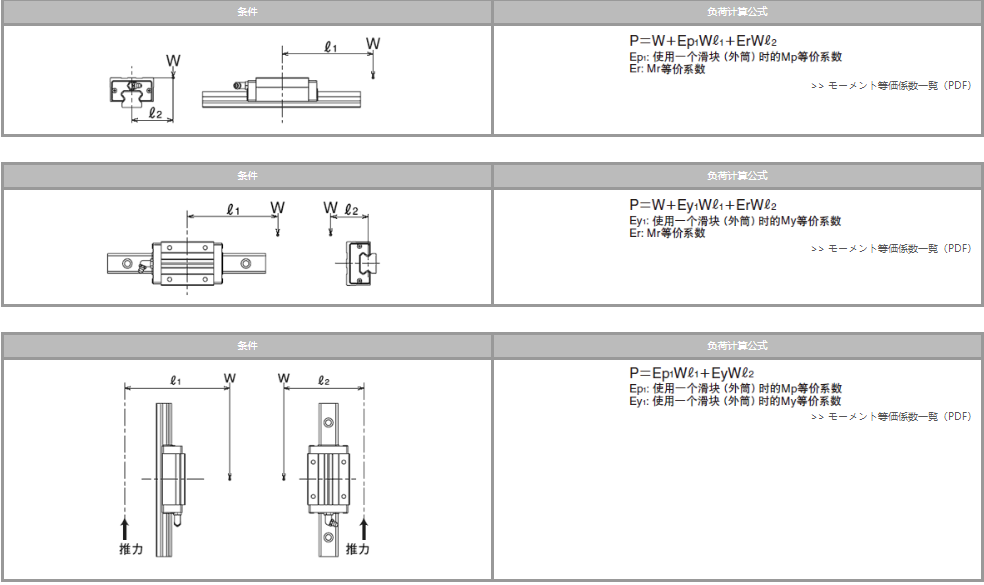

リニアシステムにモーメントが作用した場合の荷重計算式を下表に示します。
W：作用負荷（N）　P：直線運動系統承受的負荷（N）　：至滑塊（外筒）中心的距離

1軸使用

2軸使用

變動負荷的平均負荷

一般來說，根據使用方法的不同，作用于直線運動系統的負荷可能會有各種變化。例如，往復運動的啟動、停止定速運動，或工件的有無等。這樣，對于變動負荷來說，就有必要求出實現與該條件下的壽命相等的壽命的平均負荷，從而進行壽命計算。

根據距離的不同負荷發生階段性變化的情況時

承受負荷P1的移動距離 1
承受負荷P2的移動距離 2?????
　　　　　　　　▼
承受負荷Pn的移動距離 n的情況
平均負荷Pm根據以下方程式求出。

負荷基本為直線性變化時（圖1-8）

平均負荷Pm的近似值可根據以下方程式求出。

負荷如圖1-9（a）·（b）發生正弦曲線的變化時

可根據以下方程式求出平均負荷Pm的近似值。

?
